超高真空样品传输器

咨询报价

磁耦合样品传输器

AMF-275系列

磁耦合样品传送器

AMF-133系列

双轴旋转磁耦合

样品传送器

齿条/齿轮驱动

样品传输器

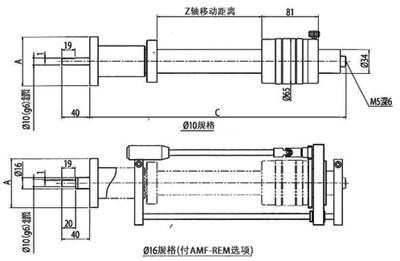

磁耦合样品传输器 AMF-275系列


适用于各种真空设备，特别是超高真空中的样品导入以及传输。

磁耦合样品传输器 AMF-275系列
磁耦合样品传输器
AMF-275系列

特点

  • 超高真空对应
  • 磁耦合方式采用
  • 360°连续旋转和直进
  • φ10，φ16移动轴可选
  • 旋转防止功能选项
  • 远程操作功能选项
  • AST-RL型号传样头对应


规格

型 号 Z轴移动距离(mm) A连接法兰 移动轴径(mm) C(mm) 重量 (kg)
AMF-275/200 200 ICF70-FH φ10 (g6)
φ16 (g6) 		420 2.6
AMF-275/300 300 520 2.8
AMF-275/400 400 620 3.0
AMF-275/500 500 720 3.2
AMF-275/600 600 820 3.3
AMF-275/700 700 920 3.5
AMF-275/800 800 1020 3.7
AMF-275/900 900 1120 3.9
AMF-275/1000 1000 1220 4.1
AMF-275/1100 1100 1320 4.3
AMF-275/1200 1200 1420 4.5
真空漏率 ≤1.33×10-11Pa/m3/sec
驱动方式 磁耦合动力
烘烤温度 ≤200℃
直进能力 60N
旋转力矩 0.6Nm

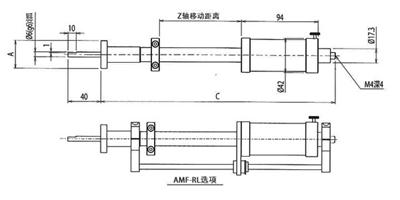

磁耦合样品传送器 (Magnetic Coupled Feedthrough) AMF-133系列


适用于各种真空设备，特别是超高真空中的样品导入以及传输。

磁耦合样品传送器 AMF-133系列
磁耦合样品传送器
AMF-133系列

特点

  • 超高真空对应
  • 磁耦合方式采用
  • 旋转防止（AMF-RL)选项


规格

型 号 Z轴移动距离(mm) 移动轴径 A连接法兰 C(mm) 重量(Kg)
AMF-133/100 100 φ6 (g6) ICF34-FH 286 1
AMF-133/150 150 336
AMF-133/200 200 386 2.1
AMF-133/250 250 436
AMF-133/300 300 486
AMF-133/400 400 586 2.2
真空漏率 ≤1.33×10-11Pa/m3/sec
驱动方式 磁耦合动力
烘烤温度 ≤200℃
直进能力 50N
旋转力矩 0.4Nm

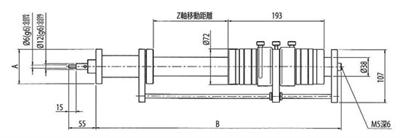

双轴旋转磁耦合样品传送器 AMFW-275系列


适用于各种真空设备，特别是超高真空中的样品导入以及传输。

双轴旋转磁耦合样品传送器 AMFW-275系列
双轴旋转磁耦合样品传送器
AMFW-275系列

特点：

  • 超高真空对应
  • 磁耦合方式采用
  • 第一轴：（360°连续旋转）/直进
  • 第二轴：90°旋转
  • AST-MH型号传样头对应


规格：

型 号 Z轴移动距离(mm) A连接法兰 移动轴径(mm) 旋转角度 C(mm) 重量 (kg)
AMF-275/400 400 ICF70-FH 第1轴：φ12 (g6)
第2轴：φ6 (g6) 		第1轴：180°
第2轴：90° 		720 5.4
AMF-275/500 500 820 7.7
AMF-275/600 600 920 6.8
AMF-275/700 700 1020 6.4
AMF-275/800 800 1120 6.8
AMF-275/900 900 1220 7.1
AMF-275/1000 1000 1320 7.4
真空漏率 ≤1.33×10-11Pa/m3/sec
驱动方式 磁耦合动力
烘烤温度 ≤200℃
直进能力 60N
旋转力矩 0.6Nm（双轴都可）

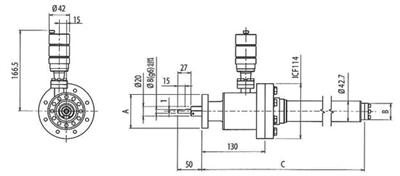

齿条/齿轮驱动样品传输器 (Rack and Pinion Feedthrough) ALP系列


适用于各种真空设备，特别是超高真空中的样品导入以及传输。

直线导入器ALMR系列
齿条/齿轮驱动样品传输器
ALP系列

特点：

  • 超高真空对应
  • 齿条/齿轮驱动
  • 可增设第二轴


规格：

型 号 Z轴移动距离(mm) A连接法兰
B移动法兰 		C(mm) 移动轴径 重量(kg)
ALP-275/800 800 ICF70-FH
ICF34-FT 		980 φ8 (g6) 8.9
ALP-275/1000 1000 1180 9.6
ALP-275/1200 1200 1380 10.3
真空漏率 ≤1.33×10-11Pa/m3/sec
真空密封 焊接波纹管
驱动方式 齿条/齿轮驱动
烘烤温度 ≤200℃
